Como dimensionar a rede de esgoto de um loteamento no Civil 3D
A rede de esgoto de loteamento é dimensionada a partir da população atendida: vazão de cada trecho, acumulada de montante para jusante, com diâmetro e declividade que garantam o escoamento e a autolimpeza dos tubos. Os parâmetros vêm da concessionária. No Civil 3D, fazer o cálculo sobre a Pipe Network do projeto evita passar planilha para desenho a cada revisão.
1. População e vazão
A vazão de esgoto vem do consumo de água: população atendida, consumo por habitante e o coeficiente de retorno, que é a parte da água consumida que volta como esgoto. Sobre a vazão média entram os coeficientes de pico, e a infiltração ao longo da rede:
Q = P · q · C · K1 · K2 / 86400 + Ti · L
Q em L/s, P a população, q o consumo em L/hab.dia, C o coeficiente de retorno, K1 e K2 os coeficientes do dia e da hora de maior consumo, Ti a taxa de infiltração e L a extensão da rede. Valores usuais: C = 0,80, K1 = 1,2 e K2 = 1,5, mas quem define é a concessionária.
2. Vazão acumulada trecho a trecho
Cada trecho recebe a contribuição dos lotes que se ligam nele e tudo que vem de montante. A vazão vai crescendo até o ponto de lançamento. Em loteamentos novos também se calcula a vazão inicial, para verificar a autolimpeza no começo da ocupação, quando ainda há poucas casas.
3. Diâmetro e declividade
Para cada trecho, o diâmetro e a declividade precisam atender a três condições:
- autolimpeza: a tensão trativa mínima, para que os sólidos não se depositem;
- lâmina máxima: o tubo não pode trabalhar cheio, para garantir a ventilação;
- diâmetro mínimo e declividade mínima definidos pela concessionária.
Como a declividade do tubo acompanha o greide da rua quando possível, uma revisão no greide muda o dimensionamento.
4. Profundidade, poços de visita e tubos de queda
A rede precisa de recobrimento mínimo e de profundidade para que os lotes mais baixos consigam se ligar. Os poços de visita ficam nas mudanças de direção, declividade e diâmetro, nas junções e a cada distância máxima admitida. Quando a chegada de um trecho fica alta em relação à saída do poço, entra o tubo de queda.
Como o plugin ENGTEC faz
O módulo de esgoto do plugin ENGTEC faz o dimensionamento dentro do Civil 3D, sobre a Pipe Network do projeto:
- planilha de dimensionamento sobre a rede do projeto, com o resultado gravado em cada tubo e poço;
- ajuste da rede inteira de declividade, recobrimento e profundidade, de montante para jusante;
- tubos de queda criados de uma vez nos poços de visita em que o degrau passa do mínimo;

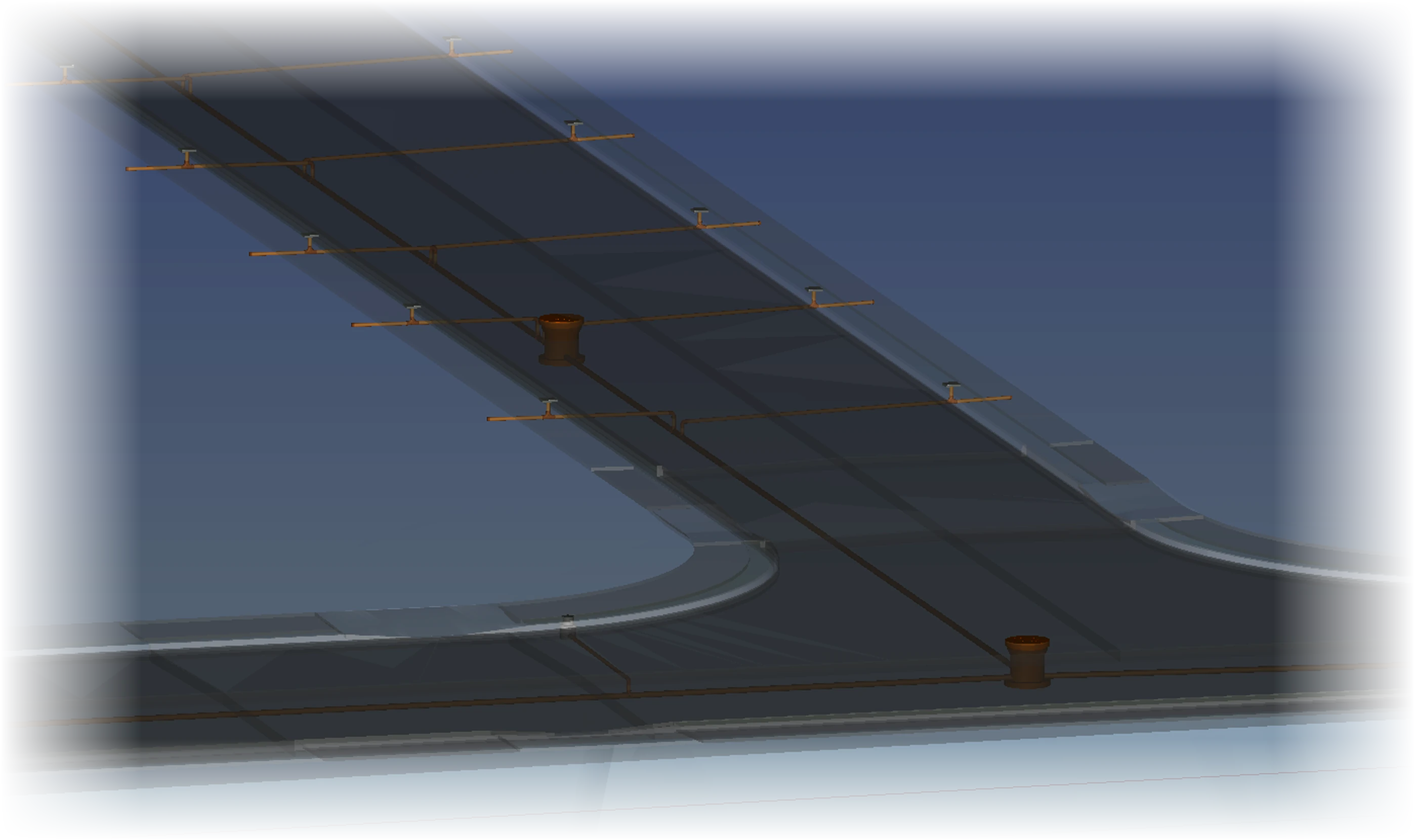

- ramais prediais gerados a partir dos lotes, em 3D;
- quantitativo de tubos, poços, tubos de queda e ramais contado direto do modelo;
- planilha exportada para Excel no modelo do escritório e catálogo de peças próprio.
Onde isso está na ENGTECMódulo de esgoto do plugin ENGTECProjeto de rede de esgoto e ramais prediais em 3D.Conhecer o módulo
Perguntas frequentes
Quais parâmetros entram no cálculo da rede de esgoto?
População, consumo por habitante, coeficiente de retorno, coeficientes de pico K1 e K2 e a taxa de infiltração. Os valores são definidos pela concessionária.
Por que verificar a vazão inicial?
Porque no começo da ocupação a vazão é pequena, e a rede precisa garantir a autolimpeza dos tubos também nessa fase.
O cálculo fica na Pipe Network?
Sim. Com o plugin ENGTEC, o dimensionamento é feito sobre a Pipe Network do projeto e grava os resultados nela.
