Dimensionamento de galerias pluviais: lâmina, velocidade e recobrimento
Depois das sarjetas e bocas de lobo, a vazão acumulada segue pelas galerias. O dimensionamento escolhe a seção e a declividade que levam essa vazão com folga, sem velocidade baixa demais, que assoreia, nem alta demais, que desgasta.
Fórmula de Manning
V = (1 / n) · R2/3 · I1/2
V em m/s, n o coeficiente de rugosidade do material, R o raio hidráulico e I a declividade do trecho. A vazão é a velocidade vezes a área molhada.
O que verificar em cada trecho
- lâmina d'água abaixo do limite, para a galeria não trabalhar cheia;
- velocidade mínima, para autolimpeza, e máxima, para não danificar a tubulação;
- recobrimento mínimo ao longo de todo o trecho;
- diâmetro que não diminui para jusante.
Como o plugin ENGTEC faz

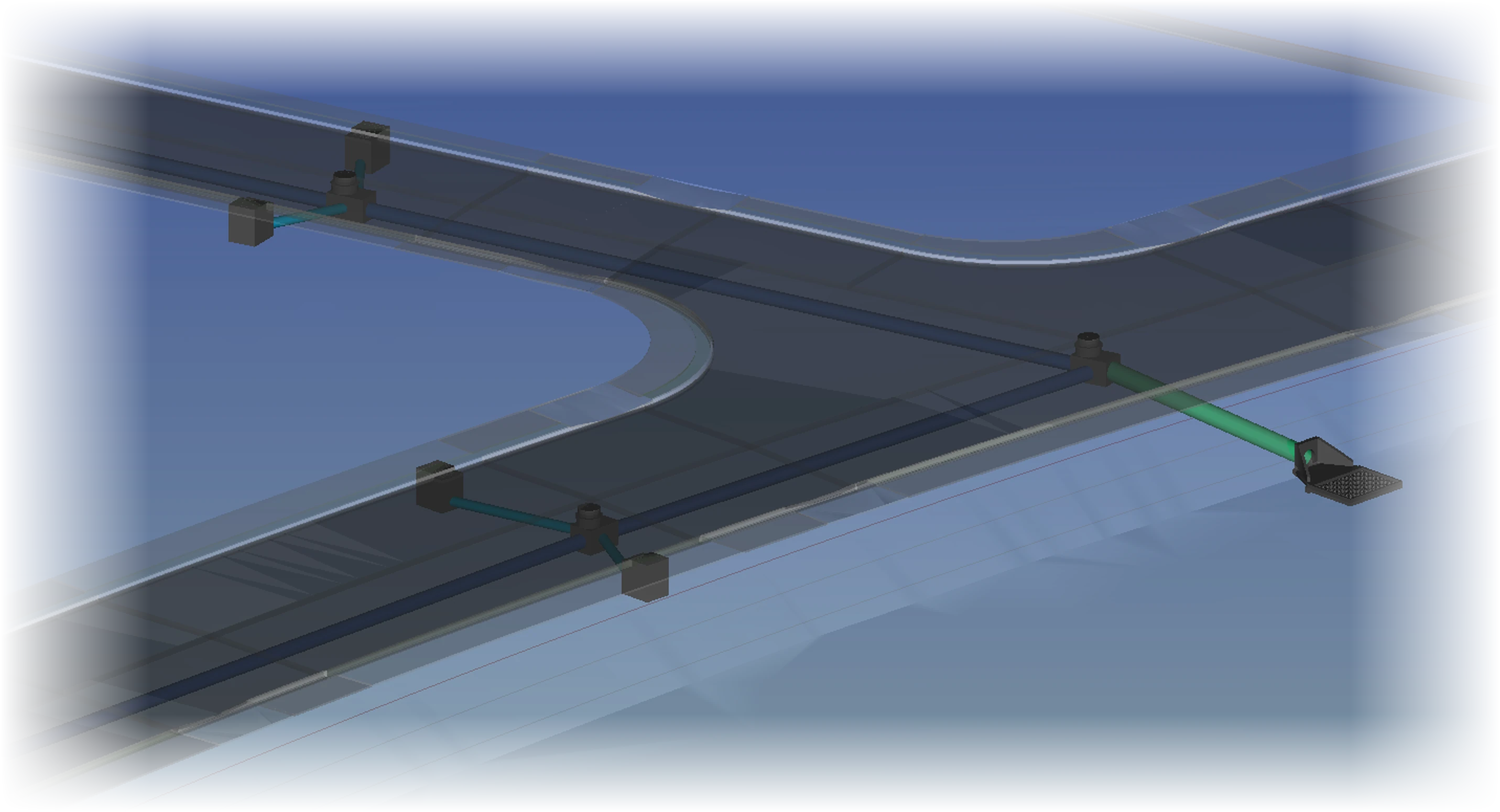

No módulo de drenagem do plugin ENGTEC, as galerias são dimensionadas pelo método racional, em seção circular ou retangular, inclusive duplas e triplas, com o recobrimento conferido ao longo de todo o trecho e os resultados gravados na Pipe Network.
Onde isso está na ENGTECMódulo de drenagem do plugin ENGTECProjeto de drenagem pluvial: bacias, sarjetas, bocas de lobo e galerias.Conhecer o módulo
Perguntas frequentes
O plugin dimensiona galeria retangular?
Sim, circular ou retangular, inclusive duplas e triplas.
