Plugin para Civil 3D / Redes / Drenagem
Projeto de drenagem pluvial dimensionado no Civil 3D.

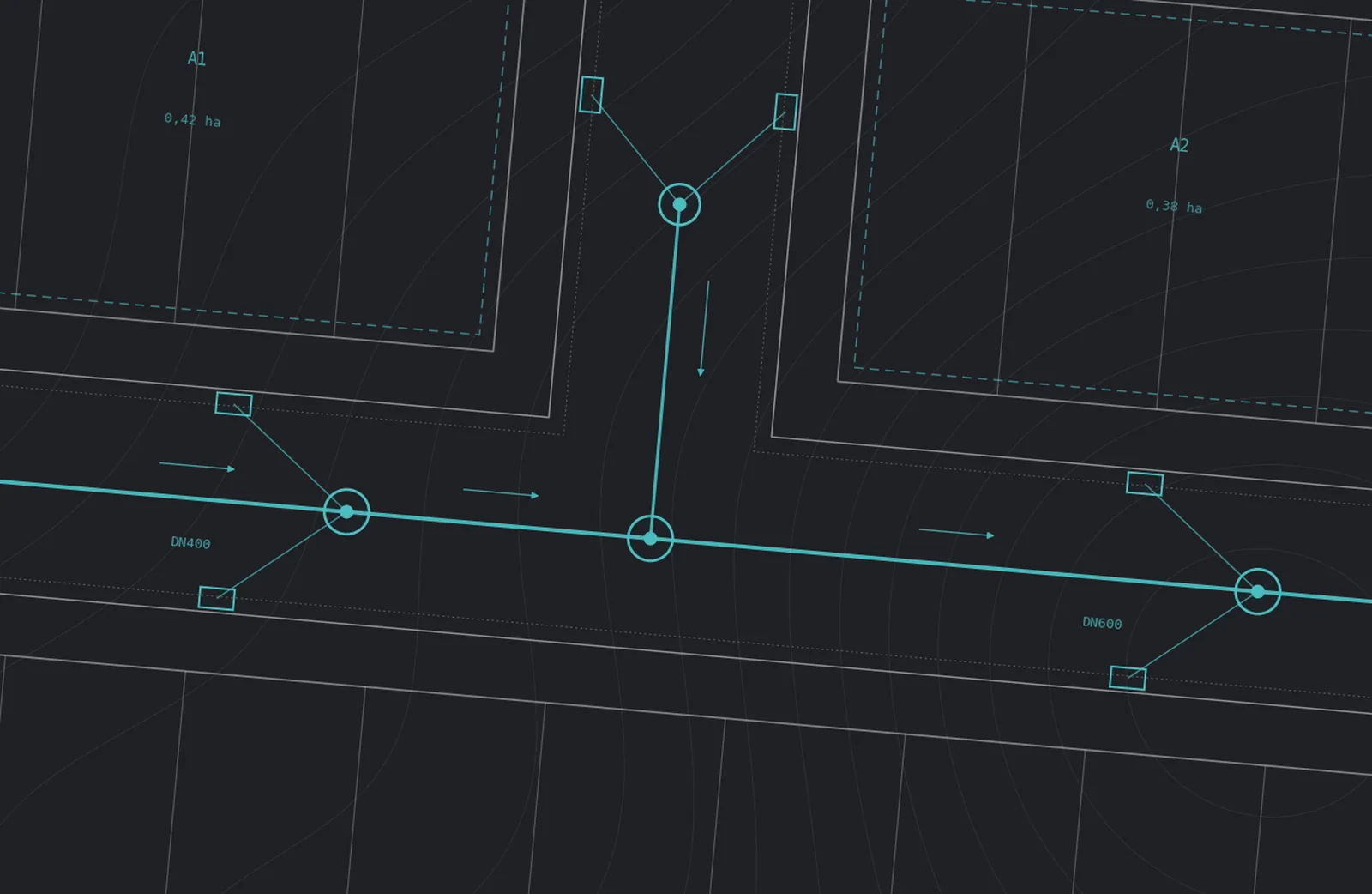

Bacias, sarjeta, bocas de lobo e galerias calculadas sobre a Pipe Network do projeto, com o modelo em BIM.
Você ainda faz isso à mão?
Bacias numa planilha separada e a rede conferida no desenho.
O cálculo dentro do Civil 3D. Sobre a Pipe Network do projeto, com os resultados gravados na rede.
Equação de chuva procurada e digitada a cada projeto.
Mais de 800 equações prontas. De municípios de 26 estados, ou a sua.
Planilha refeita no padrão de cada cliente.
Exportação no seu modelo. O cálculo vai para Excel no template do escritório.
O módulo de redes em drenagem
- Bacias de contribuição
- Cadastradas clique a clique ou por janela, com subdivisão e numeração.
- Chuva de projeto
- Equações de mais de 800 municípios, ou a do seu.
- Tempo de concentração
- Adotado, por fórmula empírica ou calculado pela rede, trecho a trecho.
- Sarjetas
- Capacidade e espraiamento verificados.
- Bocas de lobo
- Boca de lobo simples, com grelha ou combinada, em ponto baixo ou em trecho corrente, com memorial.
- Galerias
- Método racional, em seção circular ou retangular, inclusive duplas e triplas.
- Planilha exportada
- O cálculo vai para Excel num modelo que você configura.
Do módulo de redes
Drenagem, esgoto e água fazem parte do mesmo módulo e compartilham estas ferramentas.
- Interferências entre redes
- Os cruzamentos entre redes apontados no desenho e exportados para Excel.
- Desvio de interferências
- A rede passa por cima ou por baixo, com sugestão automática e prévia.
- Ajuste da rede inteira
- Declividade, recobrimento e profundidade de montante para jusante.
- Renumeração da rede
- Tubos e estruturas numerados seguindo o fluxo.
- Troca de peça em lote
- Família e tamanho de vários tubos e estruturas de uma vez.
- Quantitativos e tabelas
- No desenho e atualizáveis, com exportação para Excel e Word.
Em BIM. O cálculo trabalha sobre a Pipe Network do projeto e grava os resultados em cada tubo e estrutura, prontos para rótulos e tabelas.
Perguntas frequentes
Preciso montar a equação de chuva?
Não. Há equações de mais de 800 municípios de 26 estados, e você pode cadastrar a sua.
A rede continua editável?
Sim. Tubos e estruturas são objetos do próprio Civil 3D.

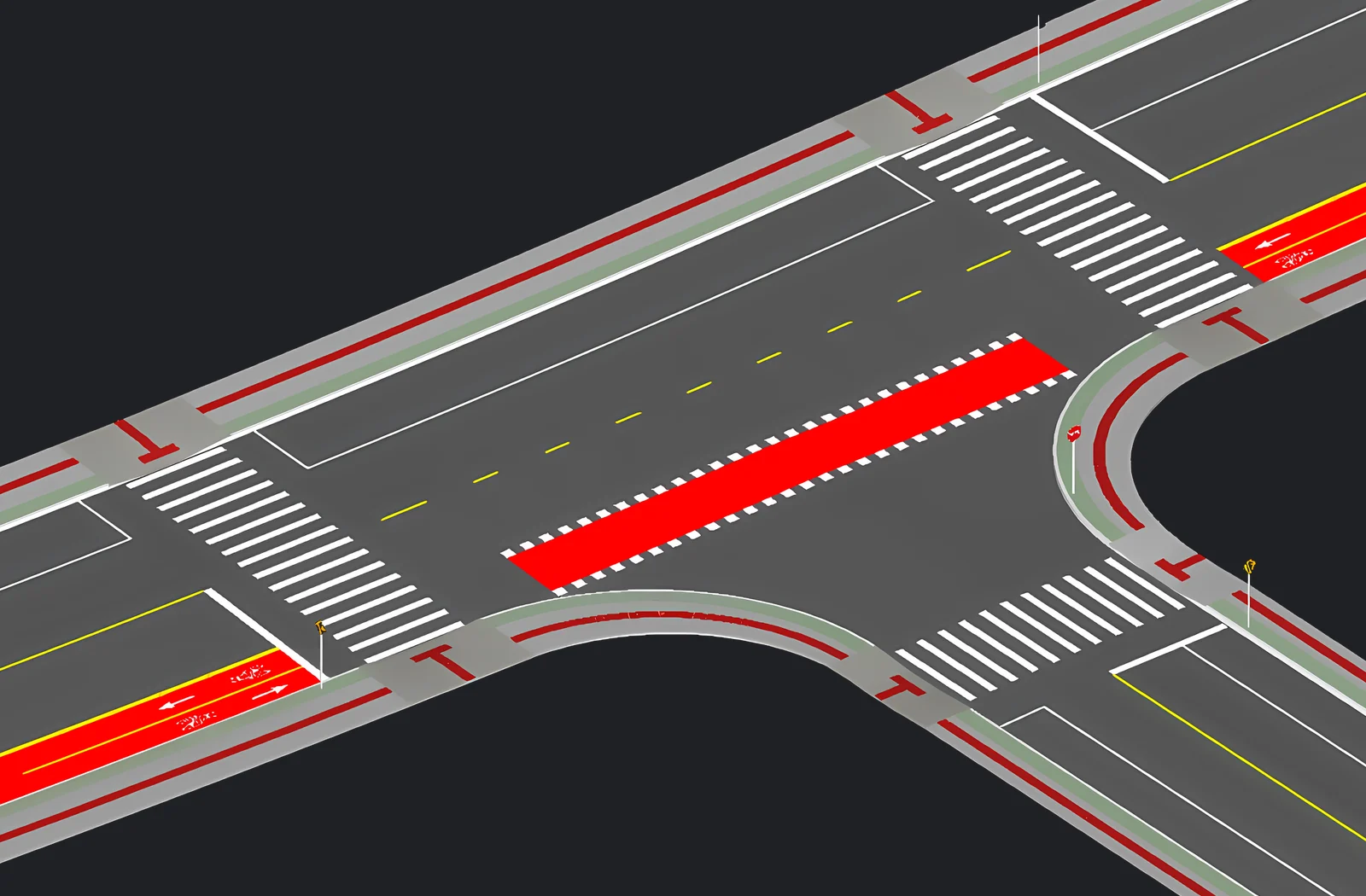

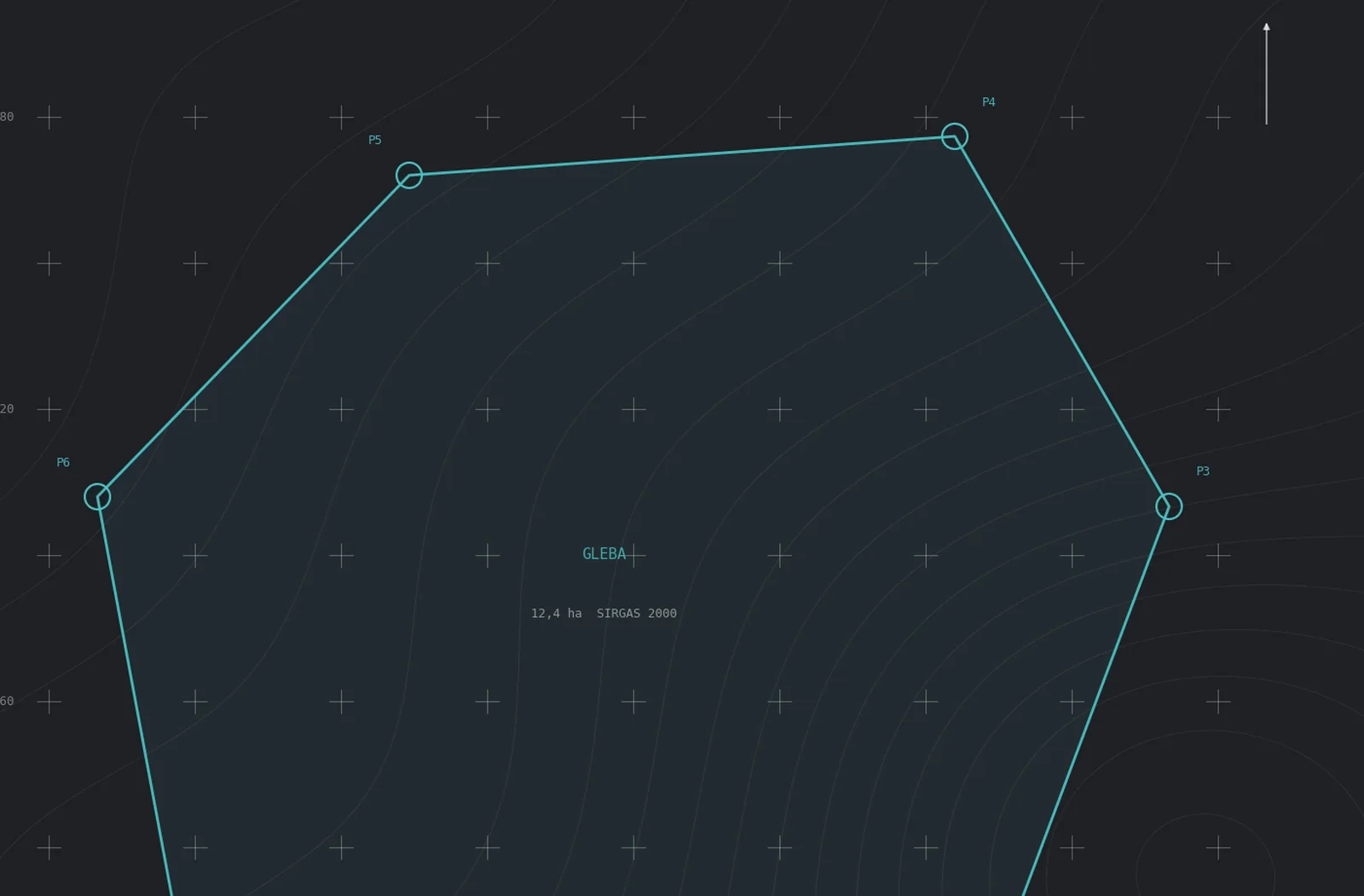

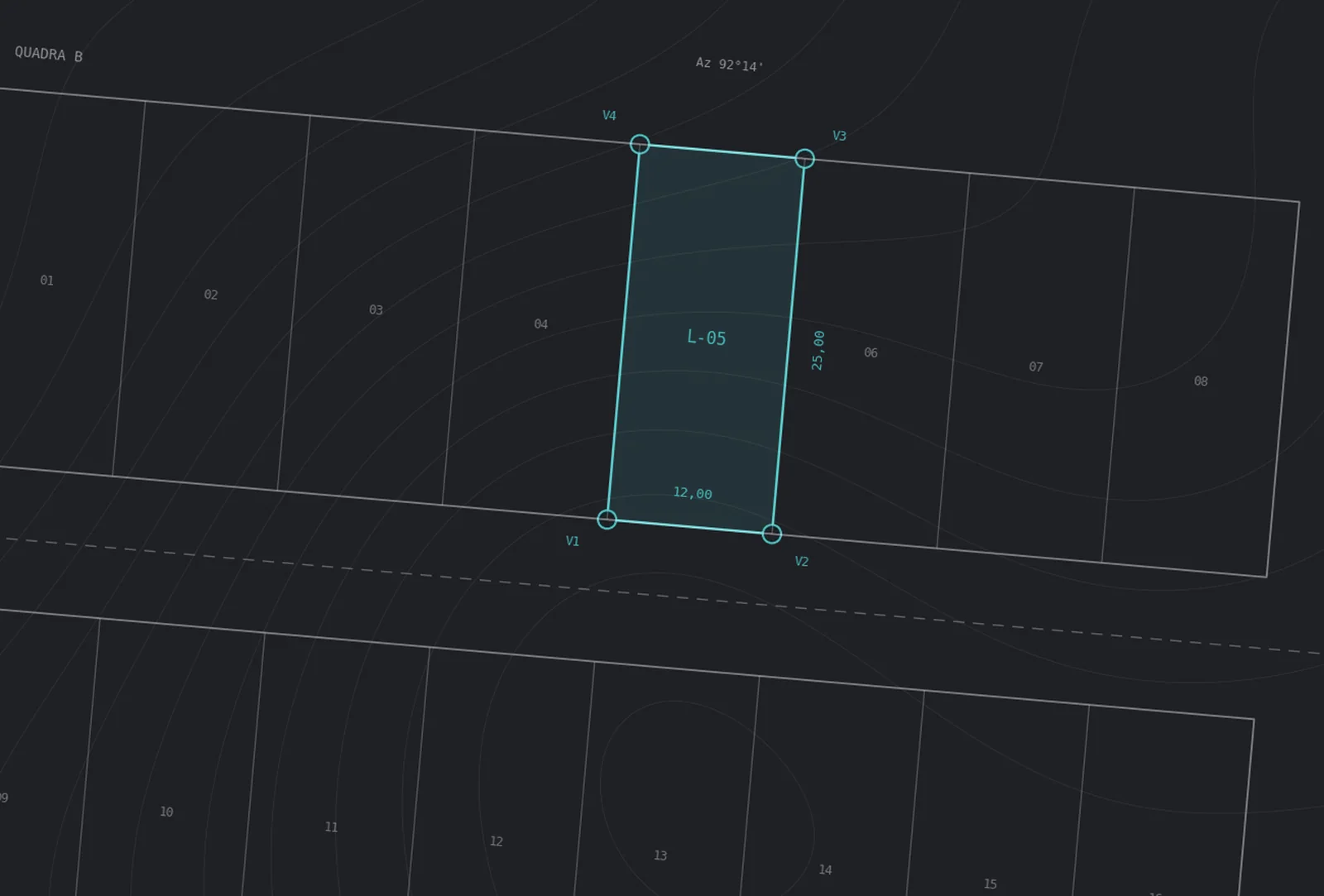

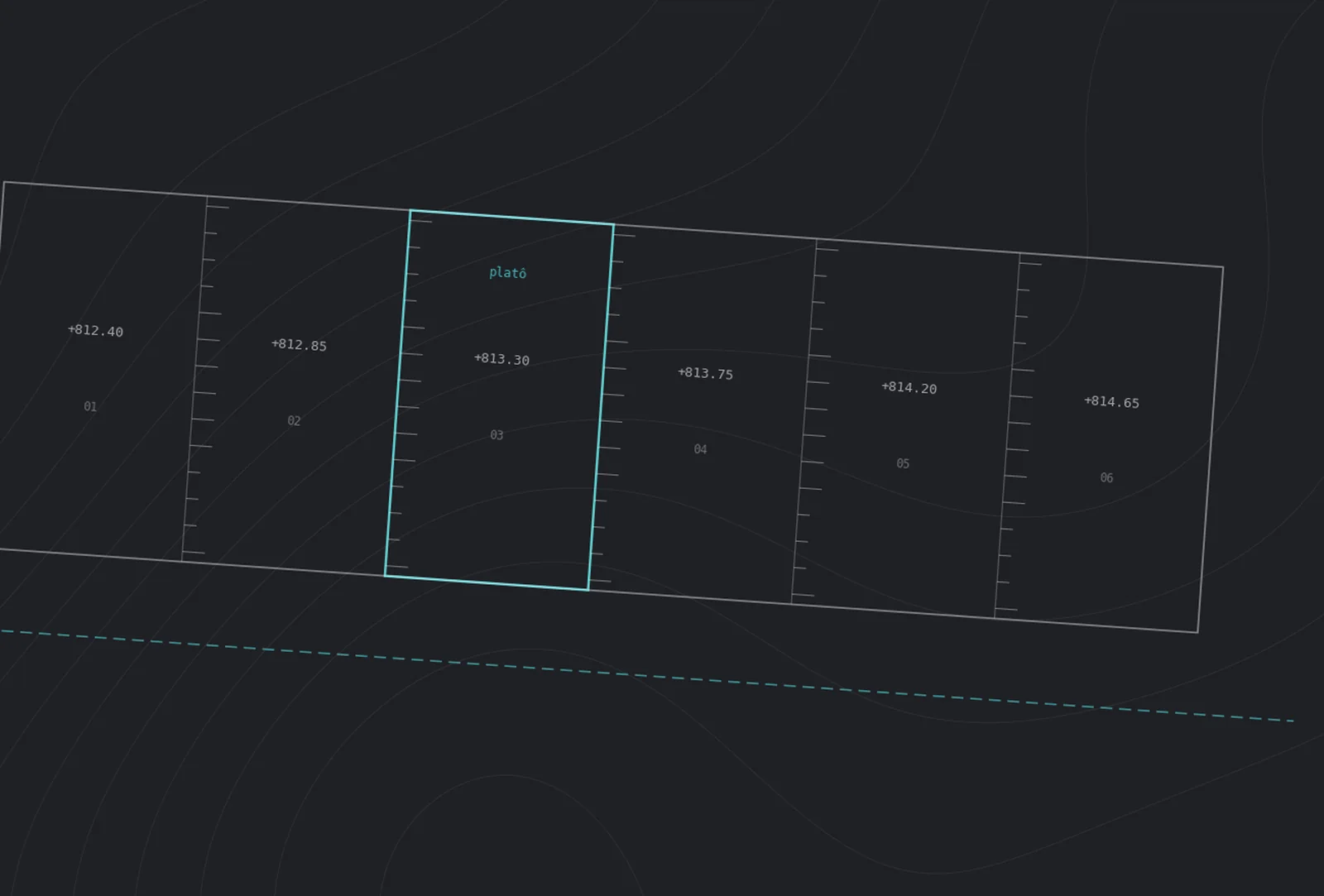

Os outros módulos do plugin
Quer ver funcionando?
Agende uma demonstraçãoA equipe mostra o plugin em drenagem, no tipo de projeto que você faz.
