Plugin para Civil 3D / Sinalização
Projeto de sinalização viária e acessibilidade em BIM no Civil 3D.
Todo o projeto de sinalização horizontal e vertical e de acessibilidade lançado no Civil 3D e entregue em BIM, com quantitativos tirados do próprio modelo.
Você ainda faz isso à mão?
Placas e pinturas desenhadas em 2D, uma a uma.
Sinalização lançada pelo manual. Mais de 120 placas e as marcas horizontais da biblioteca.
Rebaixos e piso tátil desenhados à parte, esquina por esquina.
Acessibilidade automática. Na quadra ou no loteamento inteiro.
Quantitativo de placas e pintura contado à mão.
Quadro quantitativo automático. De todo o projeto, exportado para Excel.
Modelo 3D montado à parte para compatibilizar.
Modelo 3D do próprio projeto. Pronto para a compatibilização no Navisworks.
O que o plugin faz em sinalização viária
- Faixas longitudinais
- Geradas para a via inteira a partir da seção.
- Símbolos e marcas
- Faixa de pedestre, travessia elevada, lombada, setas e zebrados.
- Cicloviária
- Ciclofaixa, ciclovia, cruzamentos, áreas de espera e paraciclos.
- Minirrotatória
- Em todas as variantes do manual.
- Vagas especiais
- Vagas de pessoa com deficiência e de idoso, com fundo azul.
- Placas
- Mais de 120 placas do manual, com vários tipos de suporte.
- Gerador de placas
- Você cria a placa com prévia e ela entra na biblioteca.
- Marcadores de perigo e de alinhamento
- Lançados em série nas curvas, do lado externo e com o espaçamento calculado.
- Defensas metálicas
- Em linha reta ou em curva, ou em V contornando canteiros e bifurcações, com ancoragem e terminais.
- Dispositivos auxiliares
- Tachas, tachões, balizadores e delimitadores.
- Postes
- Posteamento em planta e em 3D.
- Quadro quantitativo
- Placas, pinturas, acessibilidade e defensas de todo o projeto, exportado para Excel.
Acessibilidade nas calçadas
Piso tátil, rebaixos e calçadas lançados junto com a sinalização da via, num rebaixo, numa quadra ou no loteamento inteiro.
- Piso tátil
- De alerta e direcional, em peças inteiras a partir do início e com as mudanças de direção resolvidas.
- Rebaixos de calçada
- Rebaixos de calçadas normatizados e lançados de forma automatizada.
- Acessos de veículo
- Rampa de acesso de veículos à garagem.
- Quadra automática
- Na quadra ou no loteamento inteiro, a partir das faixas de pedestres, do meio-fio e da testada dos lotes.
- Calçada completa
- Faixa de serviço, canteiro de grama, meio-fio e calçada desenhados e pintados.
- Avisos de medida
- A janela avisa quando uma rampa ou uma faixa livre sai do limite.
- Rebaixos em 3D
- Rampas em concreto e piso tátil com relevo, assentados na superfície e no greide.
- Rebaixos no corredor
- Nos sólidos do corredor, as rampas recortam guia, calçada e grama.
- Superfície com rebaixos
- Uma cópia da superfície de projeto com as rampas, para perfis, seções e volumes.

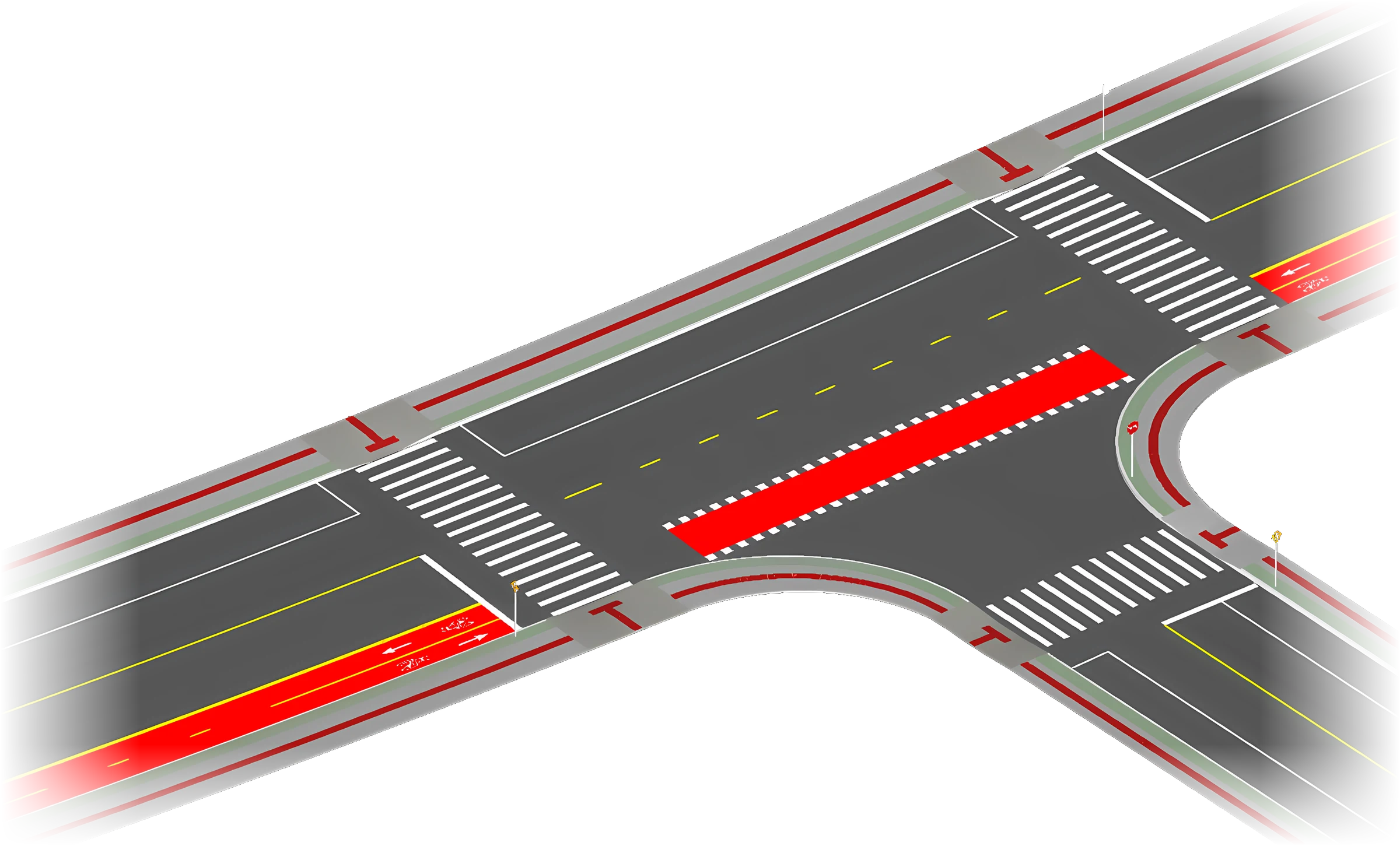

Em BIM. Placas, suportes, postes, pinturas, defensas e a acessibilidade são elevados para a superfície e formam um modelo 3D pronto para a compatibilização no Navisworks.
Perguntas frequentes
As placas seguem o manual?
Sim. São mais de 120 placas de advertência e regulamentação, em 2D e 3D.
O plugin faz o projeto de acessibilidade das calçadas?
Sim. Piso tátil, rebaixos e acessos de veículo, um a um ou na quadra inteira, com quantitativo e modelo 3D.
O projeto sai em 3D?
Sim. O modelo vai pronto para a compatibilização no Navisworks, com os rebaixos encaixados no corredor.
Os outros módulos do plugin
Quer ver funcionando?
Agende uma demonstraçãoA equipe mostra o plugin em sinalização e acessibilidade, no tipo de projeto que você faz.
